在现代化污水处理厂的自动化监控系统中，上位机监控软件与底层可编程逻辑控制器（PLC）的协同工作构成了核心控制架构。其中，罗克韦尔自动化公司开发的RSView32作为一款经典的人机界面（HMI）与监控和数据采集（SCADA）软件，曾广泛应用于各类工业场景，其在污水厂监控系统中的应用尤为典型。本文将探讨RSView32如何与PLC协同，实现对污水厂工艺流程的全面监控与管理。

一、 系统架构与角色定位

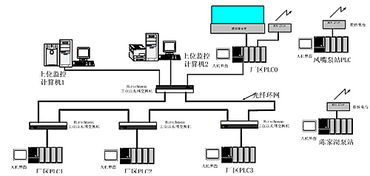

在典型的应用架构中，PLC作为现场控制层的大脑，直接连接并控制着污水厂的各类设备，如水泵、鼓风机、格栅机、加药装置、污泥脱水机等。它负责执行具体的控制逻辑，采集现场仪表的实时数据（如流量、液位、pH值、溶解氧浓度等）。而RSView32则部署在中央控制室的工程师站或操作员站上，作为上位机监控软件，其主要角色包括：

1. 人机交互界面：为操作人员提供图形化的工艺流程总览图、设备操作面板、实时趋势曲线、报警摘要和历史数据查询界面。
2. 数据采集与通信：通过工业网络（如以太网、ControlNet、DH+等）与下位的各系列PLC（如罗克韦尔Allen-Bradley的SLC 500, CompactLogix, ControlLogix等）建立通信，周期性地读取PLC数据表中的实时数据，并将操作员的指令（如启停设备、设定参数）写入PLC。
3. 数据处理与记录：对采集的数据进行归档、生成报表、计算关键绩效指标（如处理水量、能耗、药耗），并存储于数据库中以备分析。
4. 报警管理：监视来自PLC的报警信号，以醒目方式（如弹出窗口、声音、颜色变化）提示操作员，并记录报警事件，为故障排查提供依据。

二、 RSView32与PLC的通信与数据集成
这是应用的关键。RSView32通过其内置的RSLinx（罗克韦尔的通信软件套件）作为通信桥梁。实施步骤如下：

1. 硬件与网络配置：确保PLC与上位机工作站之间物理连接正确，网络参数（如IP地址）配置无误。
2. RSLinx配置：在RSView32所在的计算机上配置RSLinx，添加正确的通信驱动程序，并“浏览”到网络上的目标PLC，建立通信通道。
3. 标签数据库创建：在RSView32中，创建与PLC数据地址（如N7:0, F8:1等）一一对应的“标签”（Tags）。这些标签是RSView32内部的数据变量，它们通过RSLinx与PLC的实际数据寄存器进行实时映射。例如，创建一个名为“进水流量”的标签，将其地址关联到PLC中存储进水流量值的寄存器。
4. 画面与逻辑开发：利用RSView32的图形化开发环境，绘制污水厂的工艺流程图，将图形对象（如水泵图标、阀门、管道、数值显示框）与之前创建的标签进行绑定。这样，水泵的运行状态（运行/停止/故障）就能通过图标颜色的变化实时显示，流量值也能动态刷新。

三、 在污水厂监控中的具体应用功能

1. 工艺流程全景监控：以生动的动态画面展示从进水格栅、沉砂池、生化反应池（如AAO工艺）、二沉池到消毒、污泥处理的全过程，操作员可一目了然地掌握全厂运行状况。
2. 关键参数实时监视与趋势分析：集中显示各工艺段的pH、溶解氧（DO）、污泥浓度（MLSS）、进水COD/BOD等关键参数。通过趋势图功能，可以分析参数随时间的变化规律，为工艺调整提供直观依据。
3. 远程设备操控：在获得授权后，操作员可直接在RSView32画面上点击按钮，远程启停设备或调节变频器频率（如鼓风机风量调节），指令通过PLC安全下发。
4. 智能报警与事件日志：当某个水池液位超高、设备故障或水质参数超标时，PLC会置位报警位，RSView32立即捕获并产生报警。详细的报警列表和事件顺序记录（SOE）帮助快速定位问题根源。
5. 历史数据报表：自动或手动生成日报、月报、年报，记录水量、水质、能耗、设备运行时间等数据，满足运行管理和环保上报的需求。

四、 应用优势与注意事项

优势：
- 紧密集成：与罗克韦尔PLC生态系统无缝集成，通信稳定可靠。
- 开发灵活：提供丰富的图形库和脚本（VBA）支持，可定制复杂的监控逻辑和界面。
- 功能全面：具备完整的SCADA核心功能，满足污水厂监控的基本及进阶需求。

注意事项：
- 技术代际：RSView32是相对较早期的产品，罗克韦尔已推出其现代化替代产品（如FactoryTalk View）。在新项目建设或旧系统升级时需考虑技术延续性和支持服务。
- 系统维护：需定期备份项目文件、标签数据库和历史数据，确保系统安全。
- 网络安全：随着工业互联网发展，需加强上位机与PLC网络的访问控制和安全防护，防止未授权访问。

RSView32与PLC的结合，为传统污水厂构建了一个稳定、直观、功能集中的计算机监控系统，极大地提升了生产运行的自动化水平、安全性和管理效率，是保障污水厂稳定达标排放的重要信息化工具。尽管新技术不断涌现，但许多已建成的污水厂中，基于RSView32的系统仍在可靠地运行，持续发挥着它的价值。
