引言

北票净水厂作为重要的市政基础设施，其生产运行的稳定性、安全性和效率直接关系到城市供水质量与居民生活。随着自动化技术的飞速发展，采用先进的控制系统已成为现代化水厂的核心标志。其中，集散控制系统（DCS）与可编程逻辑控制器（PLC）的有机结合，构成了北票净水厂自动化控制的中枢神经，实现了从原水取水、加药混凝、沉淀过滤到消毒送水全流程的精准、高效与可靠控制。

DCS与PLC系统概述

1. DCS系统： 集散控制系统以其强大的过程控制能力、集中的操作监视和分散的风险控制特点，在北票净水厂中扮演着“大脑”角色。它主要负责全厂级的监控、数据采集、高级控制策略（如模糊PID控制）、历史数据记录、报警管理及人机交互。操作人员可以通过中央控制室的DCS操作站，直观地查看全厂工艺流程图、实时数据趋势、设备状态，并进行远程操控和参数设定。

2. PLC系统： 可编程逻辑控制器则作为“四肢”与“神经末梢”，部署在各个工艺单元现场，如取水泵房、加药间、滤池、送水泵房等。PLC以其高可靠性、强大的逻辑控制与顺序控制能力，直接连接传感器、执行器（如水泵、阀门、搅拌机），完成具体的设备启停、连锁保护、顺序控制及快速响应任务。例如，根据液位自动启停取水泵，根据流量比例自动调节加药量，实现滤池的自动反冲洗等。

系统集成架构与功能实现

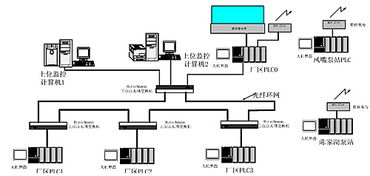

北票净水厂的控制系统通常采用“DCS+现场PLC”的混合架构模式：

• 网络架构： 采用工业以太网和现场总线（如Profibus、Modbus）相结合的方式。中央控制室的DCS服务器与操作站通过高速以太网互联，同时通过工业交换机与分布在全厂各处的PLC站进行通信，形成一个统一、高速、可靠的数据网络。
• 功能分工与协同：
• PLC层面： 完成底层设备的直接控制、快速逻辑处理和本地安全连锁。各PLC站相对独立，即使与DCS通信中断，也能保障本地单元的基本自动运行，提高了系统可靠性。

• DCS层面： 集成各PLC站的数据，进行集中显示、存储与分析。DCS实施全厂协调优化控制，例如根据清水池水位和管网压力，优化调度送水泵的运行组合与频率，实现节能降耗。DCS还可生成各类生产报表、能耗分析报告，为管理决策提供数据支持。

• 关键应用：

1. 混凝投药自动控制： PLC实时采集原水流量、浊度等参数，DCS中的优化算法模型计算出最佳投药量，下发指令给加药PLC，控制计量泵精确投加，保证絮凝效果并节约药剂。

1. 滤池恒水位过滤与自动反冲洗： 每个滤池由独立的PLC子站控制，实现恒水位过滤。当压差或时间达到设定值时，DCS协调启动反冲洗程序，PLC精确控制气洗、水洗的时序与强度。

1. 送水泵房变频调速与调度： DCS根据管网压力设定值与反馈值，采用PID或更高级算法，向送水泵房PLC发送频率指令，控制变频泵运行，实现恒压供水，大幅节能。

系统优势与效益

1. 高可靠性与安全性： 分散控制架构避免了单一故障点影响全局；完善的硬件冗余（如电源、CPU、网络）与软件容错设计，确保了系统7x24小时连续稳定运行。严格的权限管理和操作日志，保障了生产安全。
2. 提升运行效率与水质： 全流程自动化减少了人工干预，工艺参数控制更精确、响应更及时，显著提升了出水水质的稳定性和达标率。
3. 优化能耗与降低成本： 通过优化调度与精确控制，降低了药耗、电耗，实现了精细化生产管理，带来了显著的经济效益。
4. 增强可维护性与可扩展性： 模块化设计使得故障诊断和维护更加便捷；系统软硬件均具备良好的开放性，便于未来工艺升级或扩容时进行功能扩展。

###

北票净水厂通过深度融合DCS与PLC控制系统，成功构建了一个层次清晰、功能强大、稳定高效的自动化管控平台。它不仅保障了安全优质供水，也推动了水厂向数字化、智能化方向迈进，为智慧水务建设奠定了坚实基础。随着物联网、大数据及人工智能技术的进一步融入，该控制系统将持续进化，为城市供水事业提供更智能、更绿色的支撑。
